до 400 м.

до 100 м.

до 700 чел./ час

18 градусов

до 2500 кг. (механическая натяжка на приводной станции)

2000 мм.

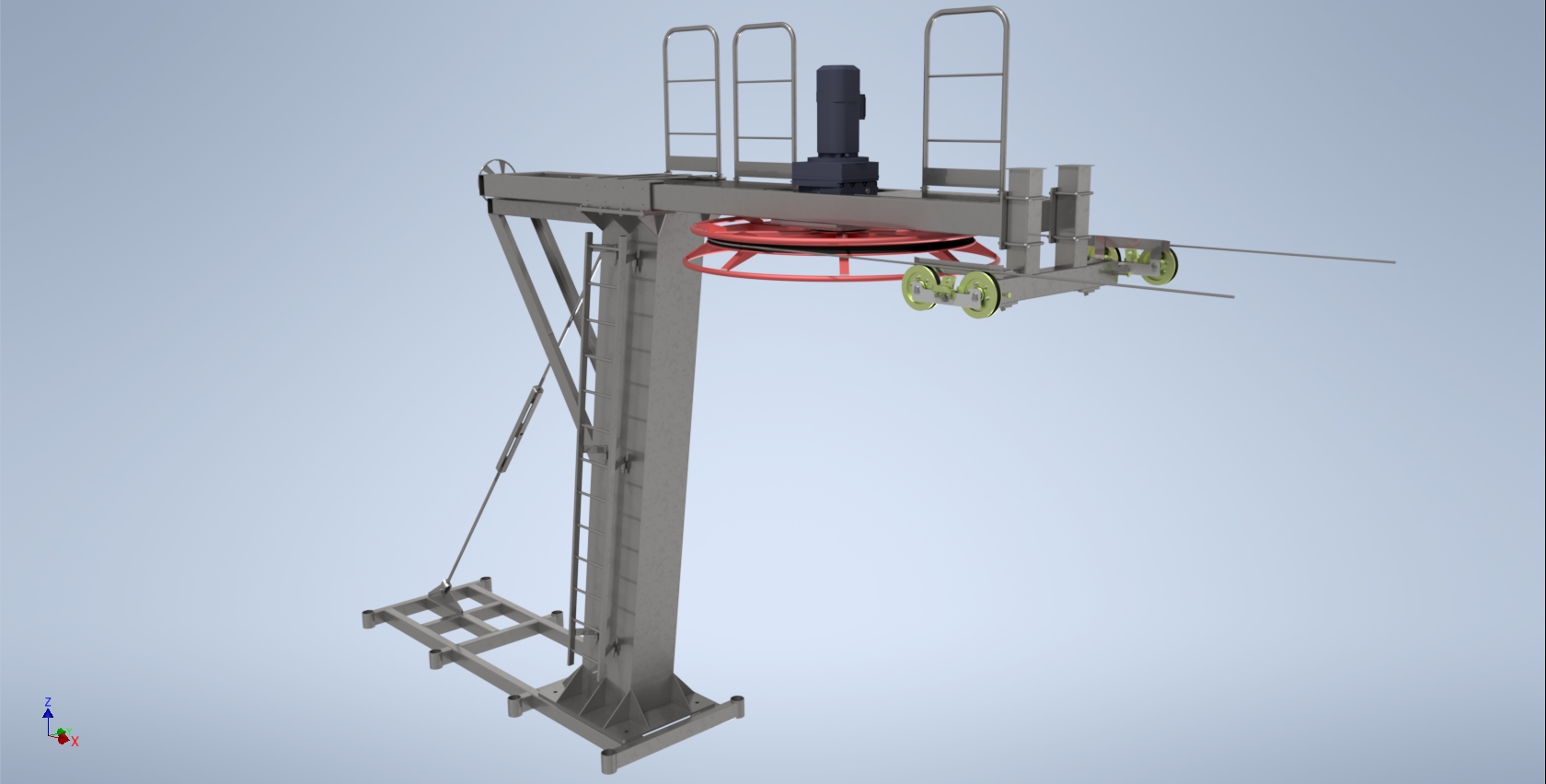

— стойка станции наклонная, L- 3,8.м.,
— талреп оттяжки;
— рама неподвижная;
— подвижная рама;
— шкив приводной – d-1500мм. (футерованный);
— механическая система натяжки (винт);
— лестница, площадки, ограждения;
— балансиры;

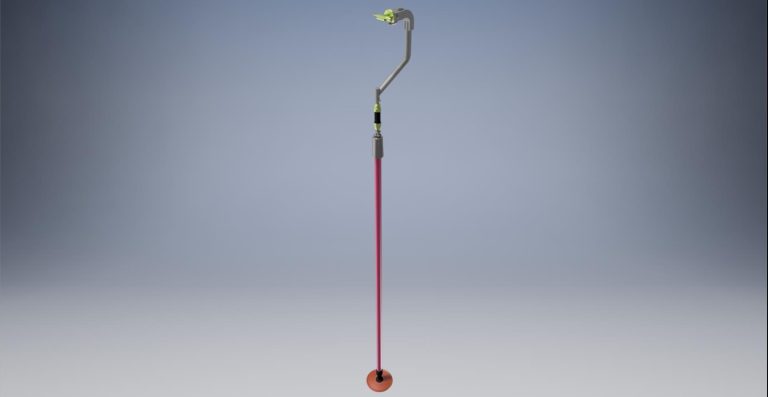

— обводная система для штанговых бугелей.

антикоррозионное покрытие
металлоконструкций

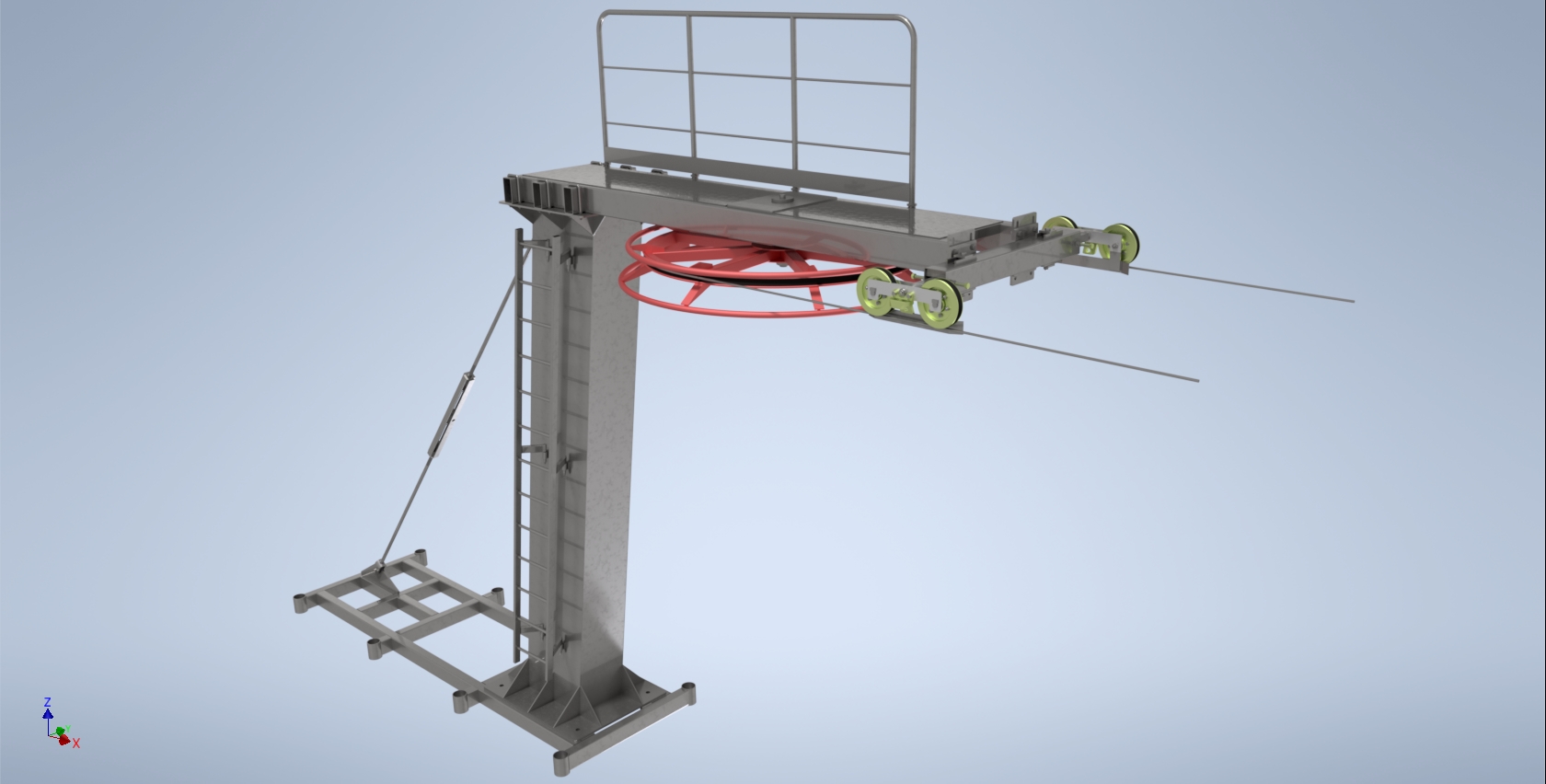

— стойка станции наклонная, L — 3,8.м.,
— талреп оттяжки;
— рама;
— шкив оборотный – d-1500мм.
(футерованный);
— лестница, площадки, ограждения;
— балансиры;
— обводная система для штанговых бугелей.

антикоррозионное покрытие
металлоконструкций

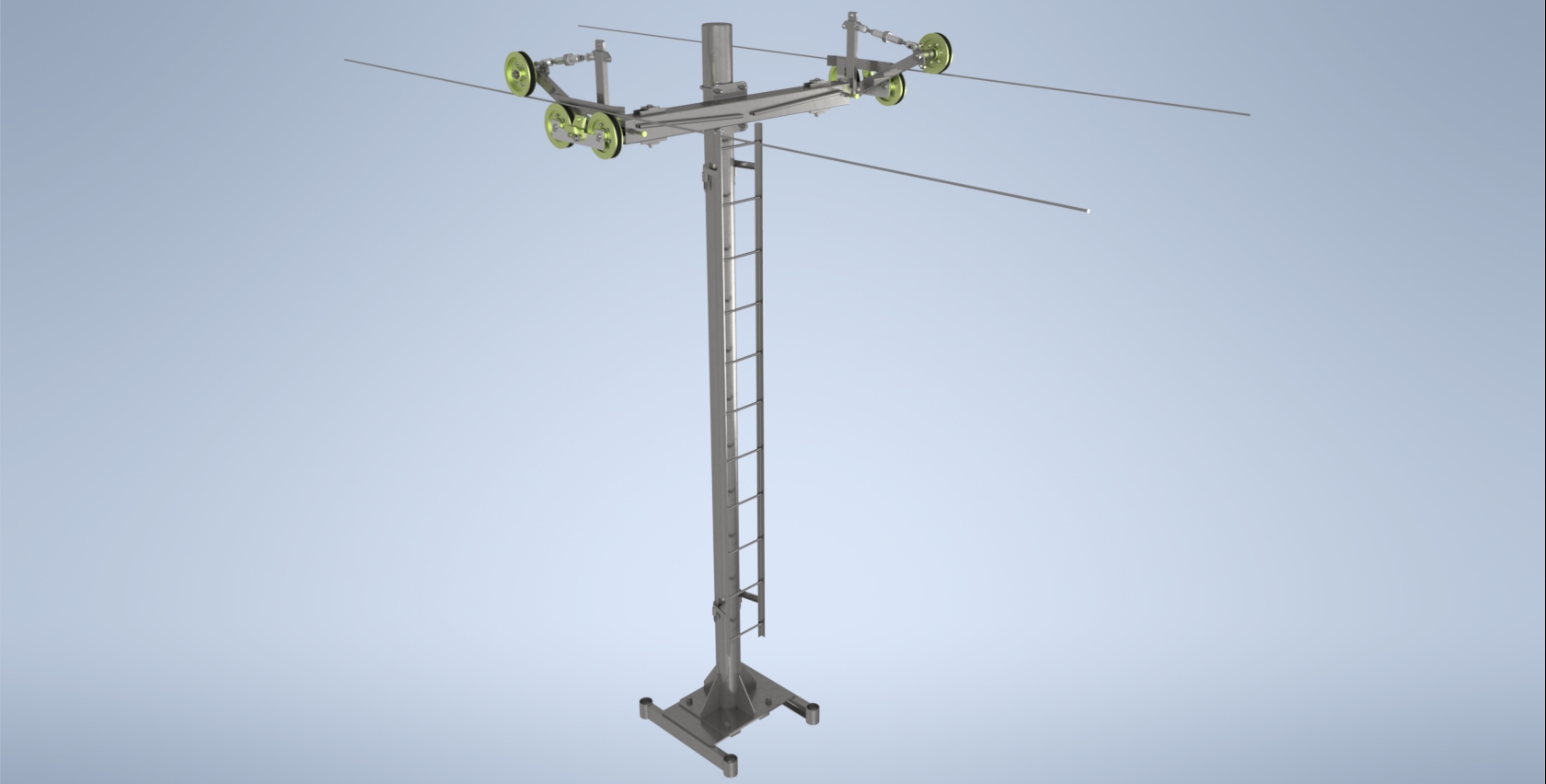

— стойка промежуточной опоры, L – 4м.;
— траверса;
— балансиры.
— площадки обслуживания;
— лестница;
— патрубки для кабелей.

антикоррозионное покрытие
металлоконструкций

— Двигатель общепромышленный (7,5–15 квт.);
— Редуктор цилиндрический (соосный);
— Тормоз электромагнитный;
— Система прогрева тормоза;
— Защитный кожух привода с вентиляцией;
— Защитное БРНО с клеммами и разъемами.

Канат стальной грузолюдской,
оцинкованый, маркировочной группы 1770 Н/мм2.,
d — 13 мм.

— Корпус шкафа, белый, полимерное покрытие;
— Цоколь с защитным кожухом;
— Преобразователь частоты с выносной
панелью;
— ПЛК SUBRA,
— HMI-Панель;
— Элементы управления (СТАРТ, СТОП, режим скорости, регулировка
скорости, аварийный СТОП);
— Быстроразъемные соединения (Исполнение Е3)

— Кабельная продукция;
— Такелажная продукция;
— Клеммные коробки;
— Концевые выключатели на базе ломких
электродов;
— Механический барьерный датчик на верхней
станции;
— Аварийные кнопки СТОП (в зоне контроля).
— Проводной пульт управления с элементы
управления (старт, стоп, режим скорости,
изменение скорости).

Запасные расходные материалы на первый
сезон эксплуатации;
— Ключи и инструмент для обслуживания
оборудования;
— Штатные приспособления для обслуживания
роликов, бугелей, работ с канатом.
