50 — 300 м.

100 м.

на 100 метров длины, 30 метров перепада – 17,5 град.;
на 200 метров длины, 60 метров перепада – 17,5 град.;
на 300 метров длины, 100 метров перепада – 19 град.

до 100 метров – max 650 чел./час;
до 200 метров – max 330 чел./час;
до 300 метров – max 190 чел./час.

до 1300 кг. (растяжки на станциях)

1100 мм.

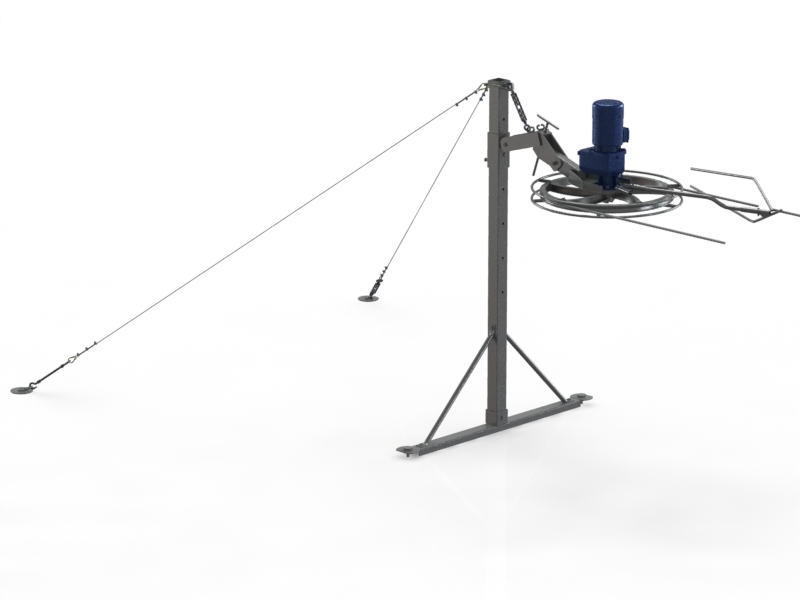

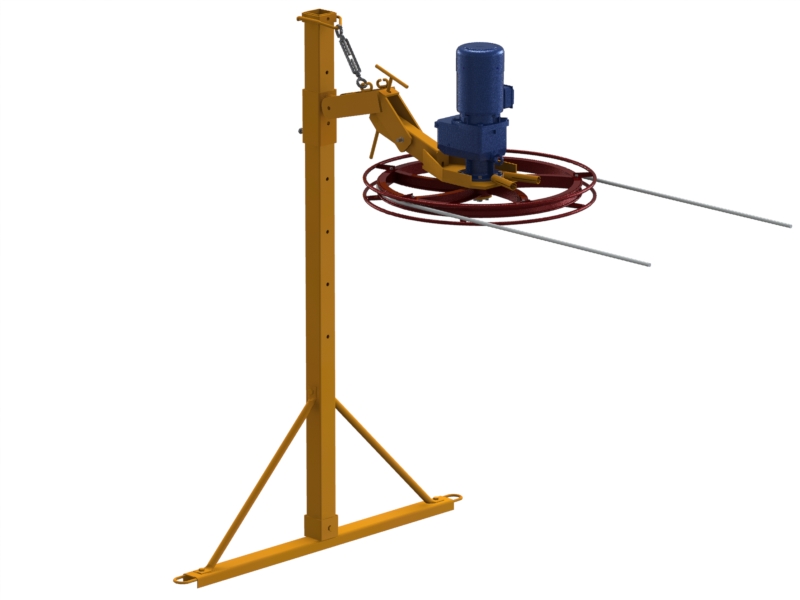

— стойка с основанием, L – 3м.;
— консоль приводная;
— шкив приводной – d-1100мм.
(футерованный);
— растяжка в сборе, 2 шт.

антикоррозионное покрытие
металлоконструкций

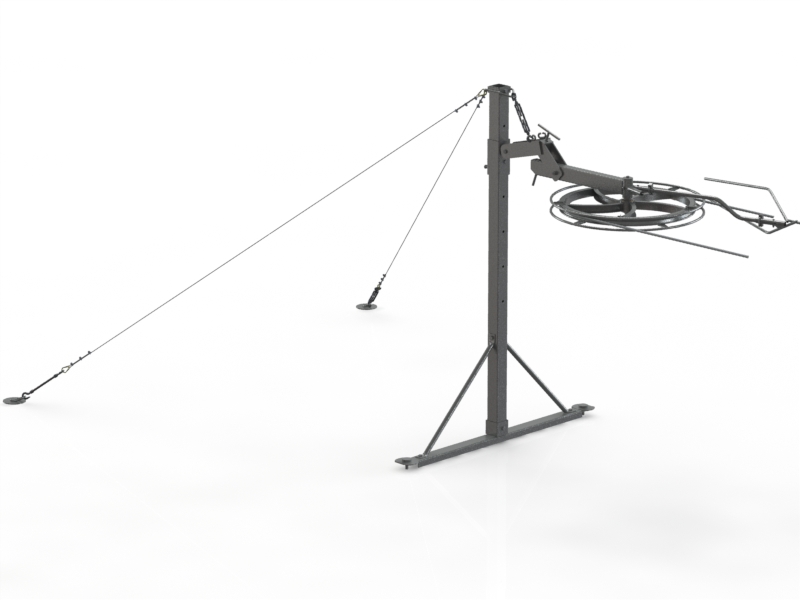

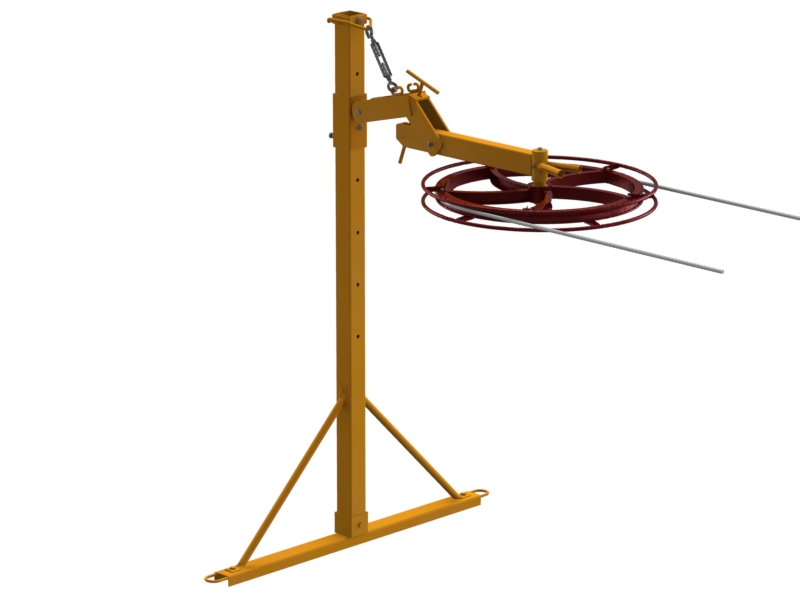

— стойка с основанием, L – 3м.;
— консоль оборотная;
— шкив оборотный – d-1100мм.
(футерованный);
— растяжка в сборе, 2 шт.

антикоррозионное покрытие
металлоконструкций

— Двигатель общепромышленный (5,5–7,5 квт.);
— Редуктор цилиндрический (соосный);
— Механизм обратного хода;
— Защитное БРНО с клеммами и разъемами.

Канат стальной грузолюдской,
оцинкованый, маркировочной группы 1770 Н/мм2.,
d – 7,6 мм.

— Корпус шкафа, белый, полимерное покрытие;
— Преобразователь частоты;
— Счетчик моточасов;
— Быстроразъемные соединения

ИСПОЛНЕНИЕ ШКАФА УПРАВЛЕНИЯ (E)
E1 – Подвод кабелей в шкаф через
сальниковые вводы (базовый комплект);
E2 – Подвод кабелей в шкаф через разъемы;
E3 – Подвод кабелей в шкаф, к приводу, к
пульту через разъемы.

— кабельная продукция (шкаф-привод);
— механический барьерный датчик на верхней
станции;
— аварийная кнопка СТОП (в зоне контроля);
— пульт управления (СТАРТ, СТОП, регулировка скорости).

— пластиковая рукоять;
— пластиковая рукоять с тарелочкой (опция);
— клиновая (соединительная) рукоять

— набор ключей, профиль для шкивов

— удобный старт тюбинга;
— монтажный набор (стропы, канатные зажимы;
тяговый механизм 1.6т.);
— стойка для расположения шкафа управления
